Études environnementales

Suivi environnemental de récifs naturels et artificiels par photogrammétrie subaquatique

Wageningen Marine Research - Stellendam / Scheveningen, Pays-Bas - 2025

Wageningen Marine Research a sollicité Subsea Tech pour une expertise de l’état de récifs naturels et artificiels, dans le cadre d’un suivi environnemental. L’objectif était de documenter, par relevé photogrammétrique, la présence et la santé des espèces sur deux sites distincts en conditions de turbidité et de courant variables.

Subsea Tech a déployé le ROV TORTUGA XP4-HYDRO (profondeur d’opération jusqu’à 300 m), équipé du système de photogrammétrie HYDRO300 d’IVM Technologies : deux caméras haute résolution synchronisées, associées à un éclairage LED de 100 000 lumens, pour une reconstruction 3D à précision submillimétrique. Le sonar Oculus M750d (portée 120 m en 750 kHz, résolution 2,5 mm en 1,2 MHz) a facilité le repérage en visibilité réduite. Un essai de sonar latéral StarFish 990F a complété le dispositif.

L’intervention a permis de produire des modèles 3D exploitables sur les deux sites et de confirmer la capacité du dispositif à opérer en conditions de turbidité élevée, tout en validant l’intérêt du sonar latéral pour différencier les types de substrat.

Récupération d’un glider immobilisé à 200 m de profondeur

ALSEAMAR - Île du Levant, France - 2024

ALSEAMAR a fait appel à Subsea Tech pour récupérer un glider océanographique coincé à 200 m de profondeur au large de l’Île du Levant. L’opération présentait deux contraintes majeures : une profondeur importante nécessitant un ombilical et une puissance électrique adaptés, et une visibilité nulle sur site (noir total), rendant impossible tout repérage visuel direct de l’engin à récupérer.

Subsea Tech a mobilisé le ROV Mini TORTUGA, équipé d’un DVL pour la navigation en l’absence de repères visuels, relié par un ombilical de 400 m à sa baie de contrôle et alimenté par un groupe électrogène de 4 kW. Le ROV était doté d’un manipulateur monofonction pour la préhension du glider, ainsi que d’un sonar Oculus M750d (Blueprint Subsea) permettant de localiser la cible en conditions de visibilité nulle. Le positionnement et le suivi de l’intervention ont été assurés par une balise et un système d’acoustique sous-marine USBL SeaTrac.

Cette combinaison de moyens acoustiques de navigation et de préhension téléopérée a permis de localiser puis de récupérer le glider malgré l’absence de visibilité sur site.

Inspection du fond marin au large de Saint-Pierre

SUEZ - Saint-Pierre (Martinique), France - 2020

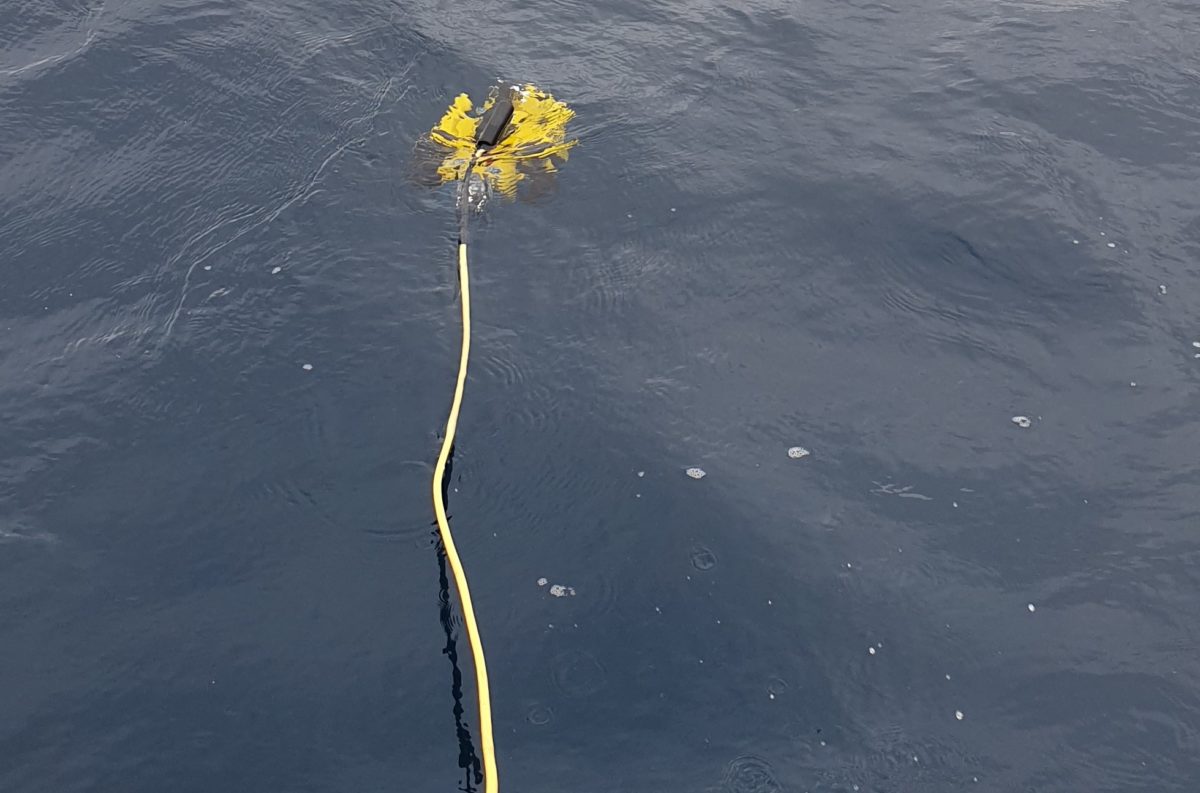

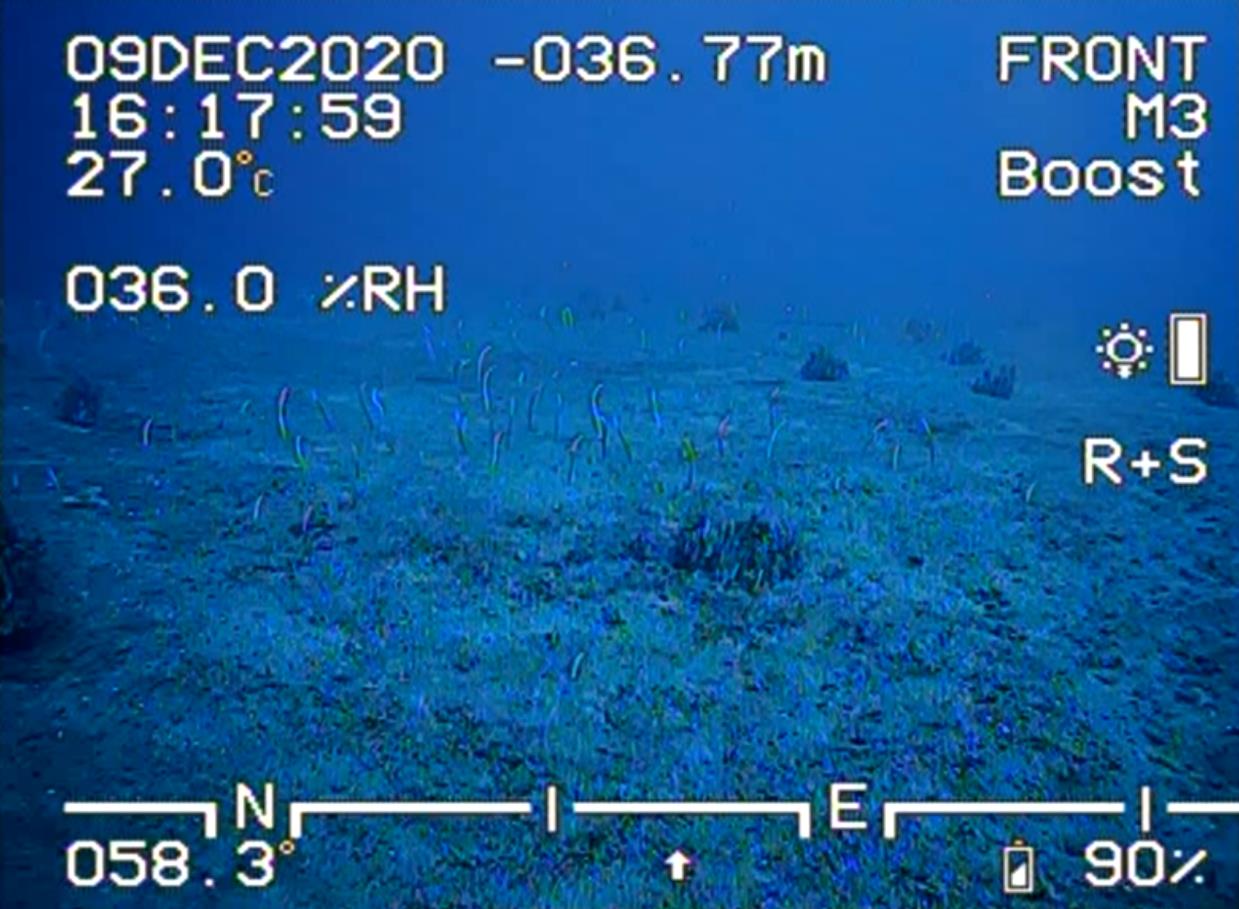

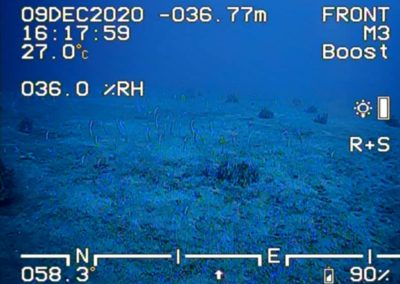

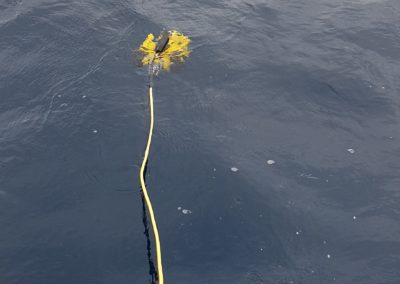

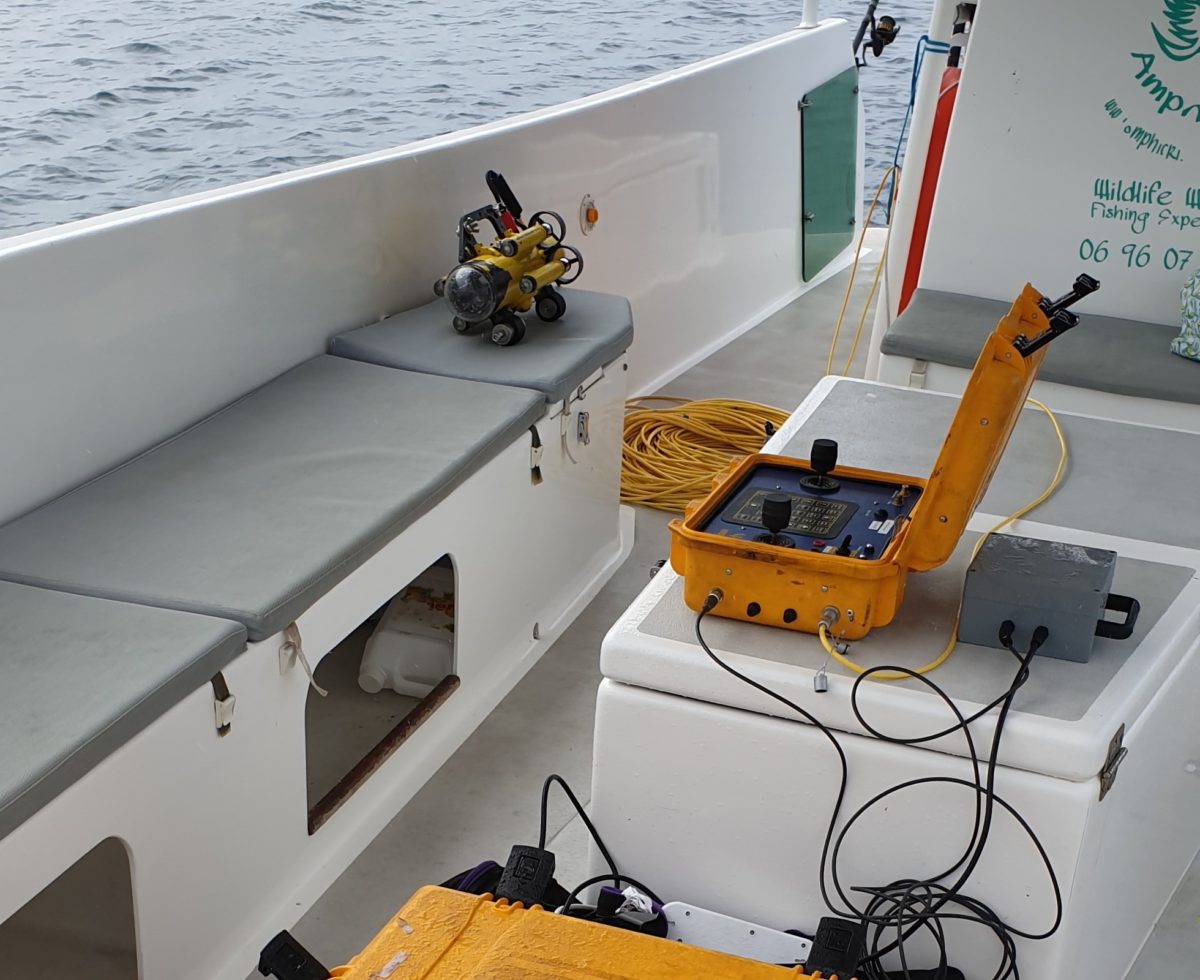

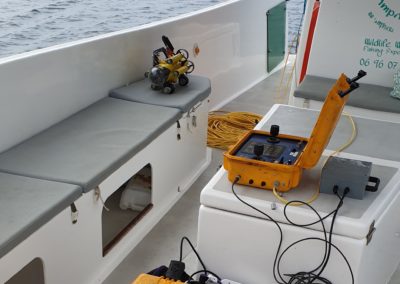

L’agence Antilles et Guyane de SUEZ (Safege) a confié à Subsea Tech la réalisation d’une inspection visuelle par ROV du fond marin par transects dans une zone définie dans la baie de Saint-Pierre. L’objectif de cette étude consistait à identifier les différents types de fonds marins et d’habitats afin de déterminer des zones d’immersion pour des corps morts dans le cadre de la création de mouillages. Les inspections ont eu lieu dans la partie sud de la baie de Saint-Pierre et ont été menées depuis une embarcation légère, opération réalisable notamment grâce à la compacité et à la légèreté du mini-ROV Guardian utilisé pour l’occasion. Le mini-ROV était équipé d’un système de positionnement acoustique USBL SeaTrac (Blueprint Subsea) permettant de suivre son trajet sur un PC.

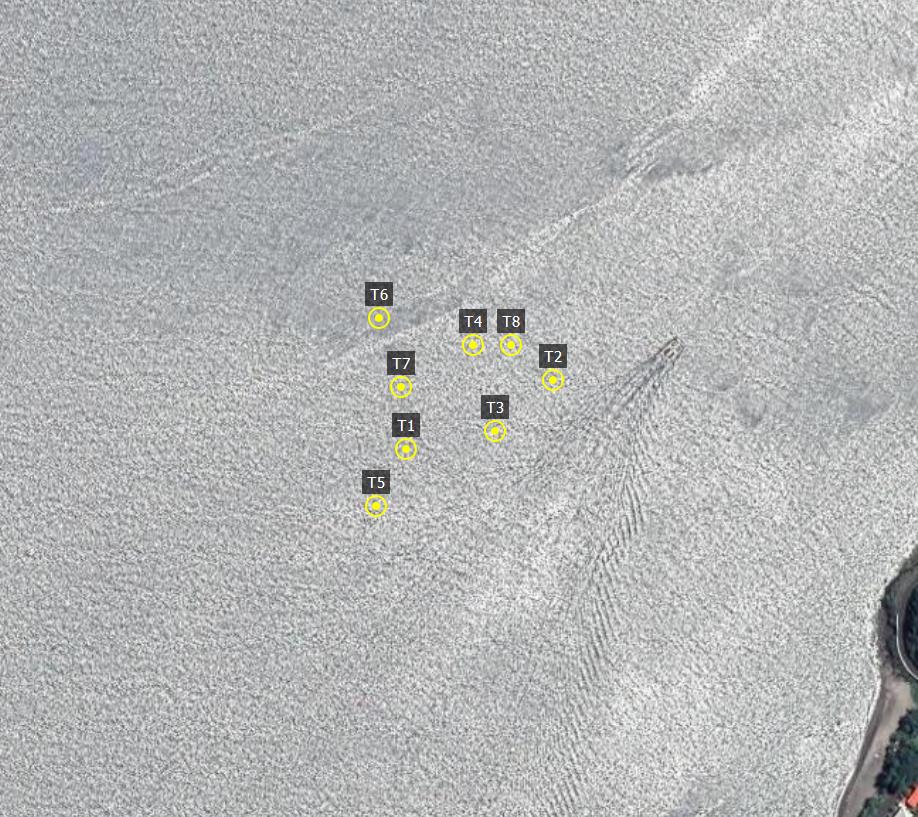

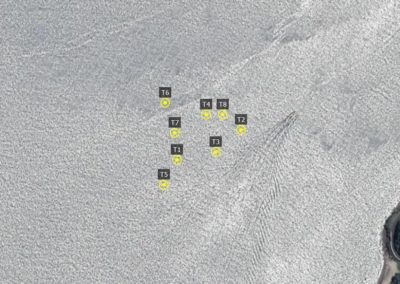

L’excellente visibilité et le faible courant sur la zone ont facilité les opérations et on permis d’effectuer 8 transects de 50 à 70m de longueur en une seule journée dans la zone d’exploration définie.

Localisation et inspection d’une épave dans le golfe de Saint-Tropez

Experts & Consultants - S-Tropez (83) - 2019

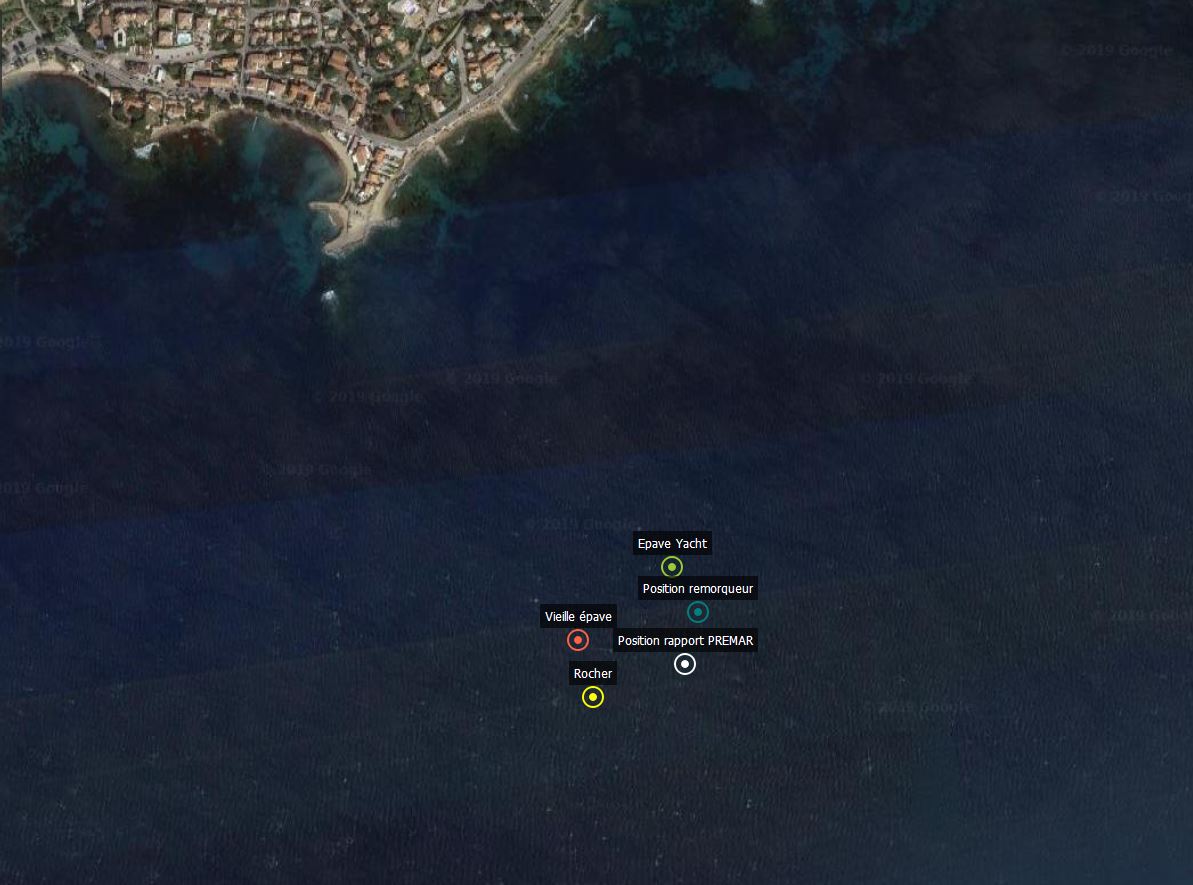

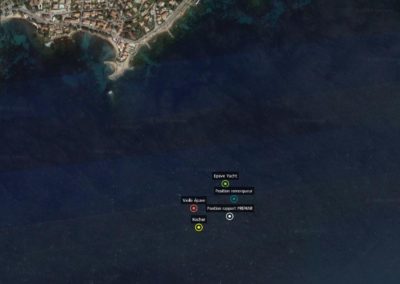

Un yacht a connu une expérience malheureuse lorsqu’un feu s’est déclaré à bord et qu’il a sombré dans le Golfe de Saint-Tropez. L’expert mandaté a fait appel à Subsea Tech pour mener  l’inspection de l’épave, afin d’obtenir des informations sur son état global. La première étape fut de relocaliser la cible en s’appuyant sur les coordonnées GPS fournies

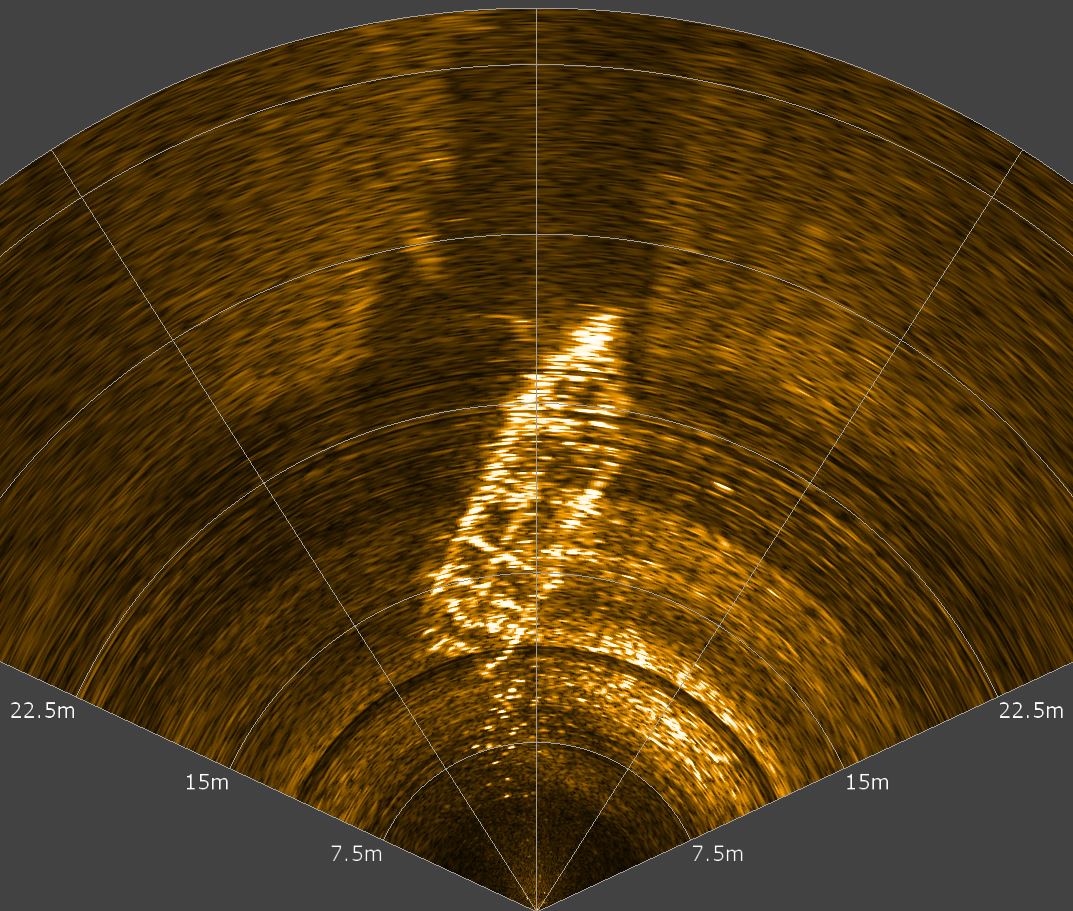

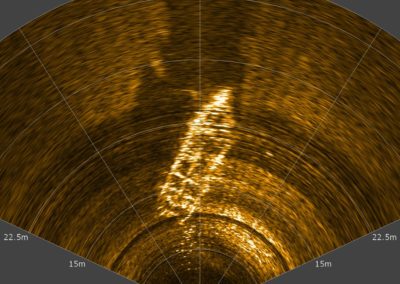

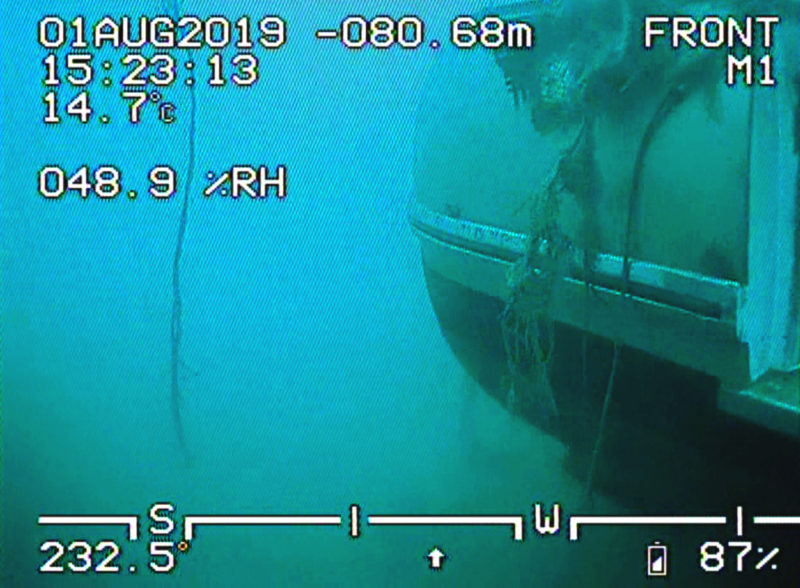

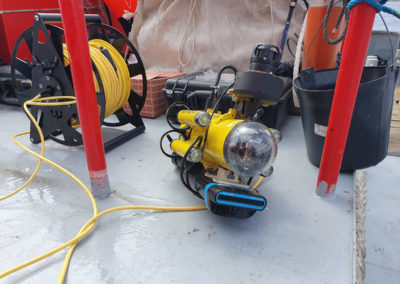

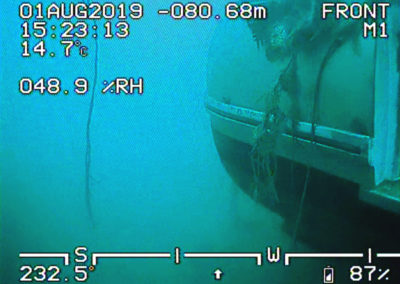

par l’expert. Notre pilote ROV a utilisé le Mini-ROV Guardian sur lequel il a intégré un sonar multifaisceaux Oculus M750d et un système de positionnement  acoustique USBL SeaTrac. A la troisième plongée, l’épave a été localisée à 80m de fond et l’inspection vidéo pouvait commencer. Quand le bateau a été aperçu la première fois avec le sonar, nous avons immédiatement pensé que le pont étant manquant, ce qui a été confirmé par la vidéo. La coque était globalement intacte mais tous les intérieurs avaient disparu. L’inspection a également permis de déterminer qu’aucune fuite de carburant n’avait eu lieu.

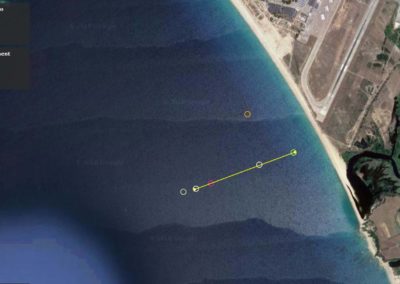

Inspection d’un émissaire en mer dans la baie d’Ajaccio

CREOCEAN - Ajaccio (2B) - 2019

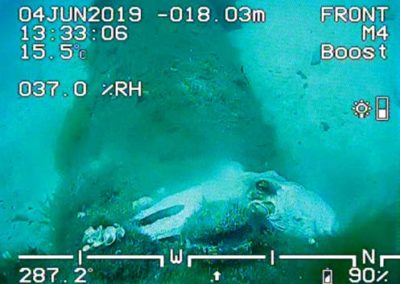

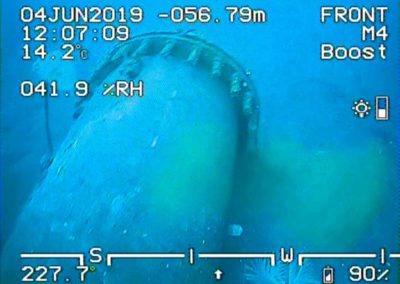

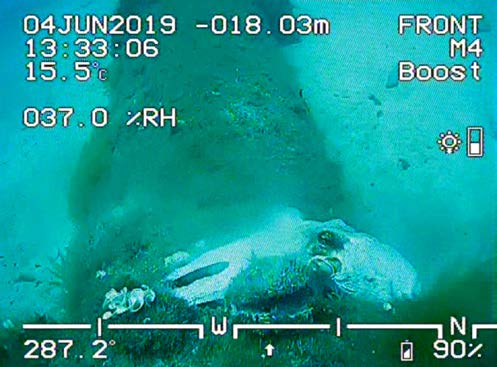

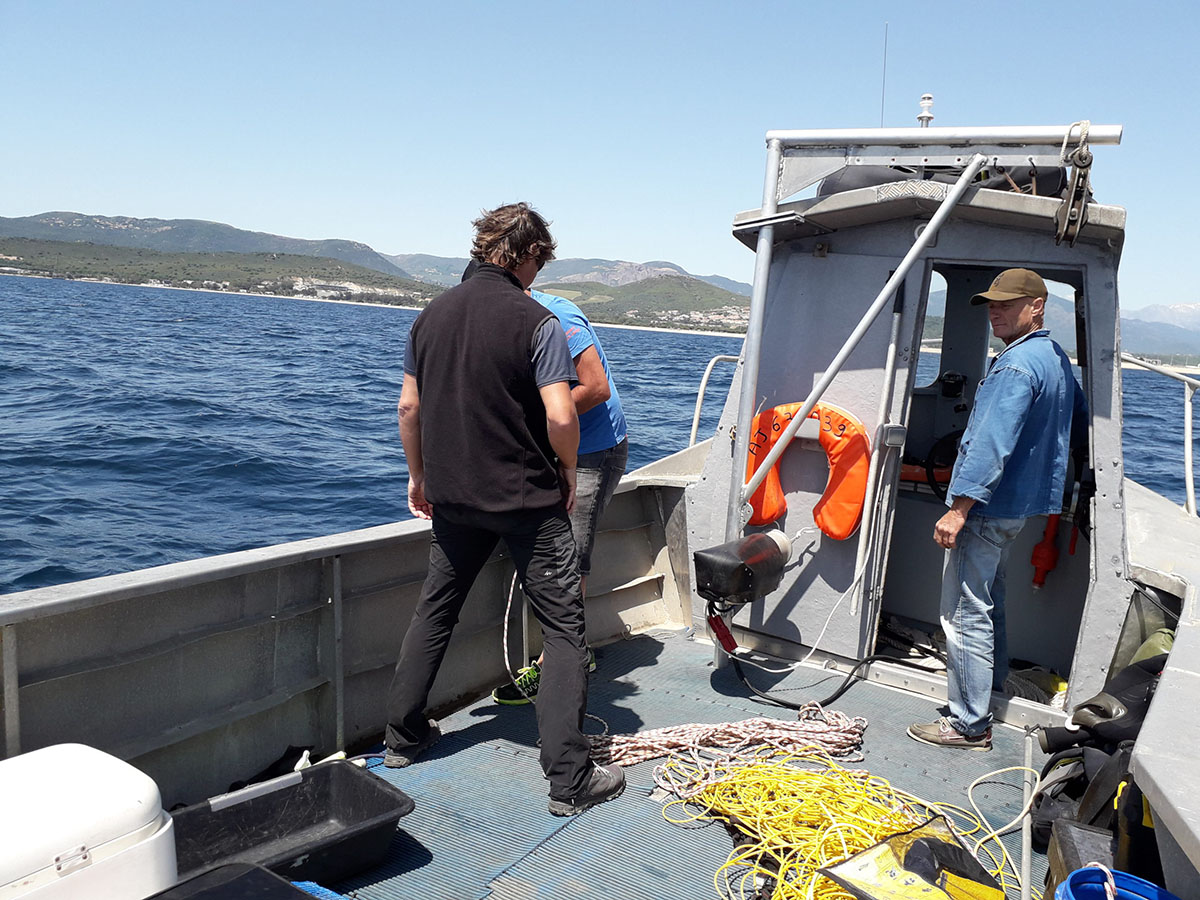

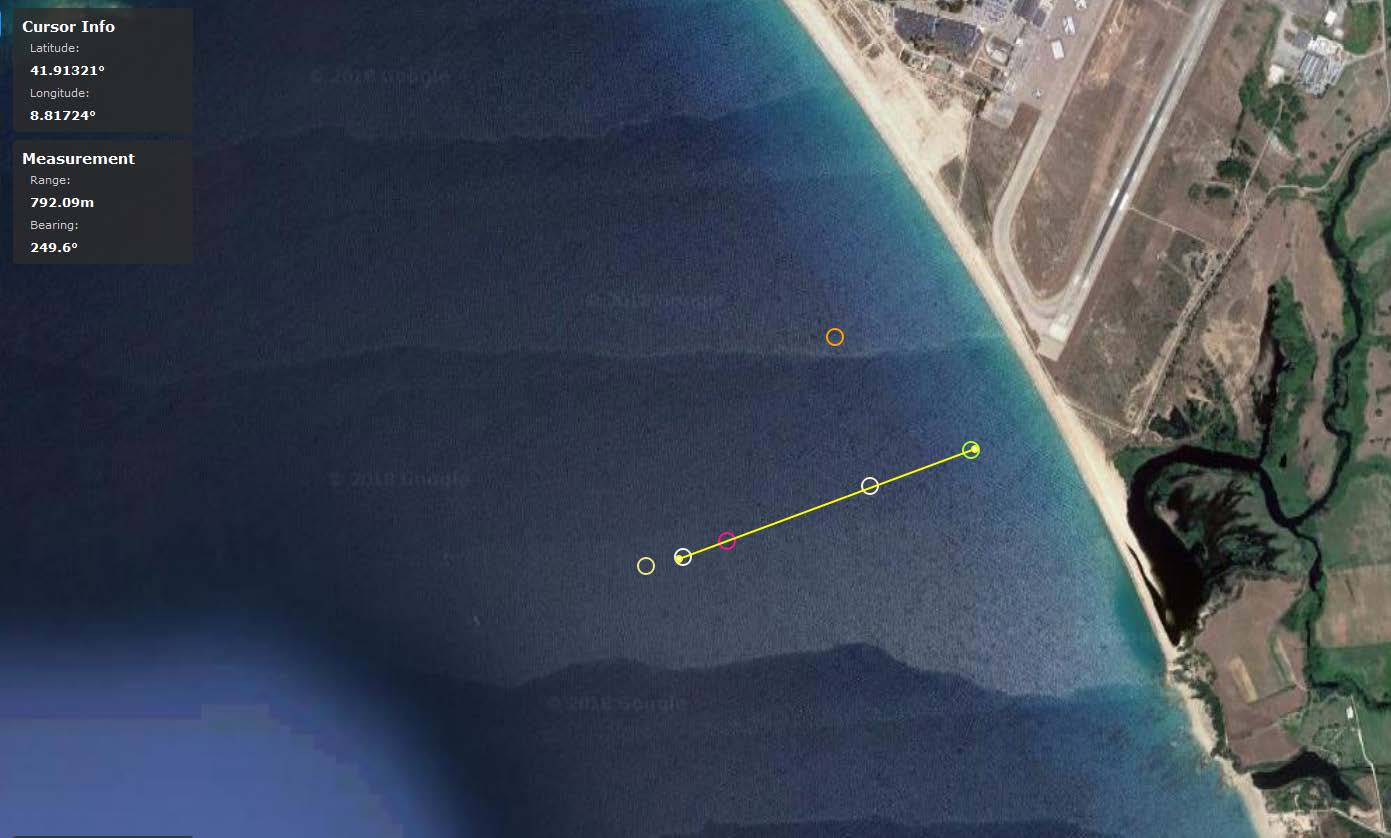

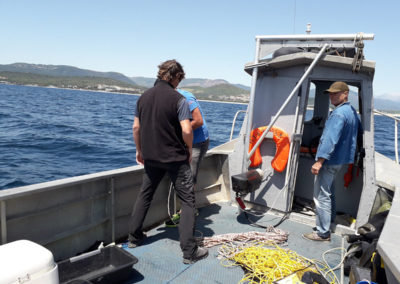

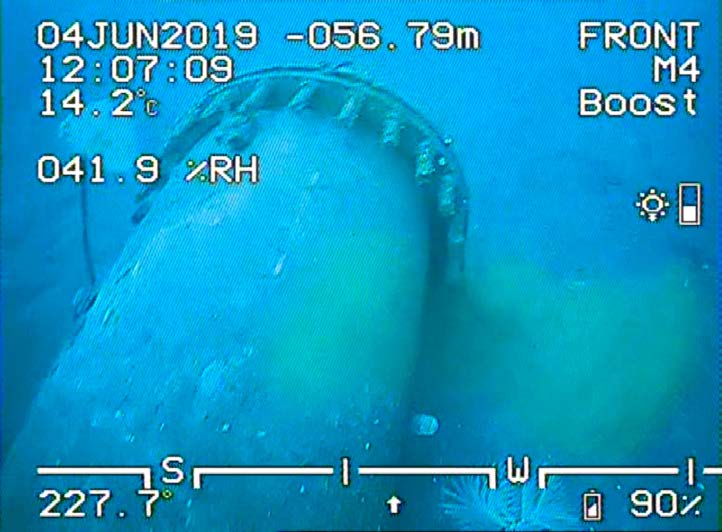

Après une première inspection en 2018, le bureau d’étude environnemental et océanographique Creocéan a mandaté une nouvelle fois Subsea Tech pour la réalisation de relevés structurels et environnementaux sur un émissaire en mer situés dans le Golfe d’Ajaccio en Corse. La mission a consisté en une inspection visuelle de l’émissaire depuis son exutoire jusqu’à la côte, sur un linéaire d’environ 800m et à une profondeur variant entre -60m et – 9m. L’objectif de cette nouvelle mission était entre autres d’évaluer l’évolution de la faune et de la flore aux abord immédiats de l’émissaire, en comparant les résultats de l’inspection avec ceux obtenus en 2018.  Subsea Tech a utilisé un mini-ROV Guardian équipé d’un système de positionnement USBL SeaTrac permettant de géolocaliser l’engin sous la surface.

Quelques références

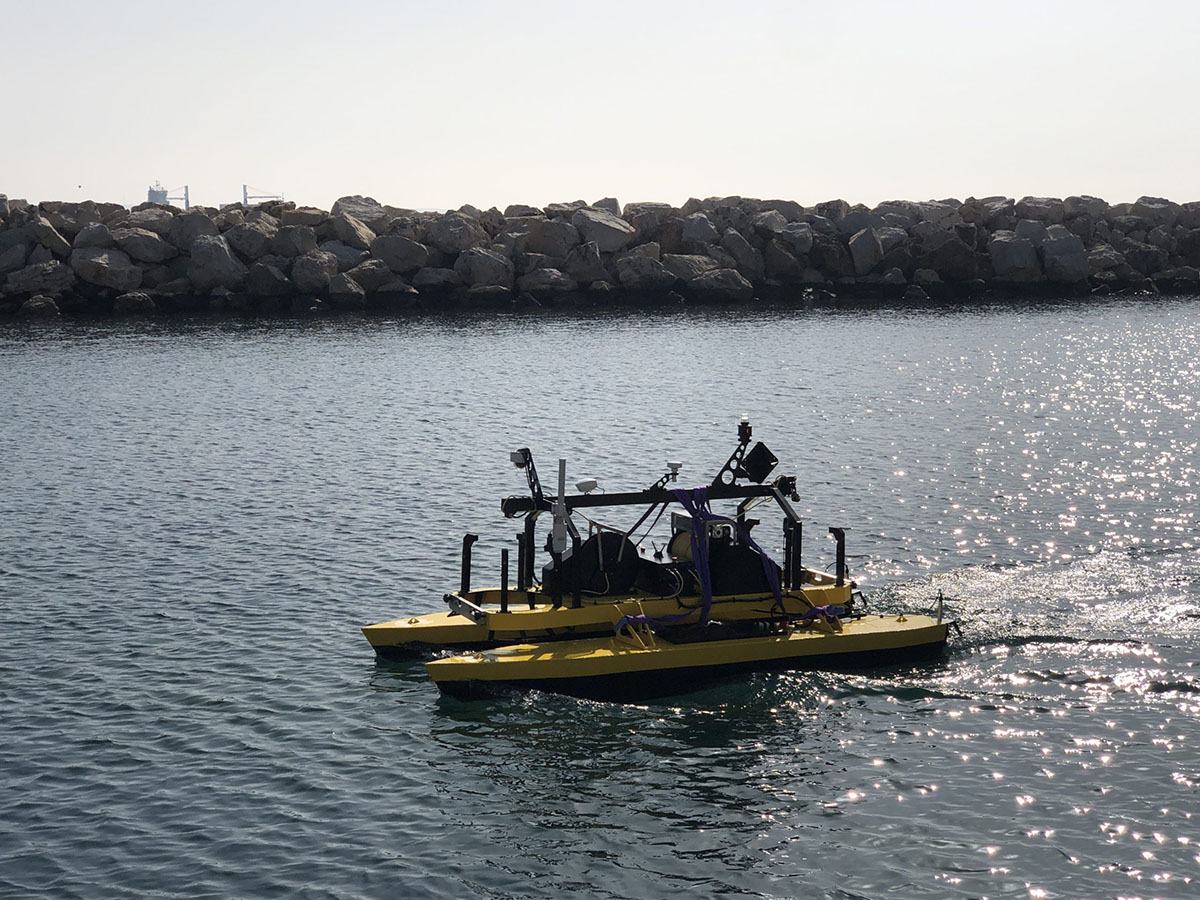

• • BHP – Port Hardy (Canada) : Conception/fabrication d’un USV pour le prélèvement d’échantillons d’eau dans un lac minier
  • Sous-Marine Services – Marseille (13) : Recherche et inspection d’une épave à 73 m de fond au large de Marseille par Mini-ROV
  • GALATEA – St-Mandrier (83) : Inspection d’un panache de feuilles au large de Saint-Mandrier
  • CREOCEAN – Porquerolles (83) : Bathymétrie en mer entre Giens et Porquerolles
  • GIPREB – Berre l’Etang (13) : Monitoring des herbiers de zostères dans l’Etang de Berre par USV et sonar de bathymétrie multifaisceaux
